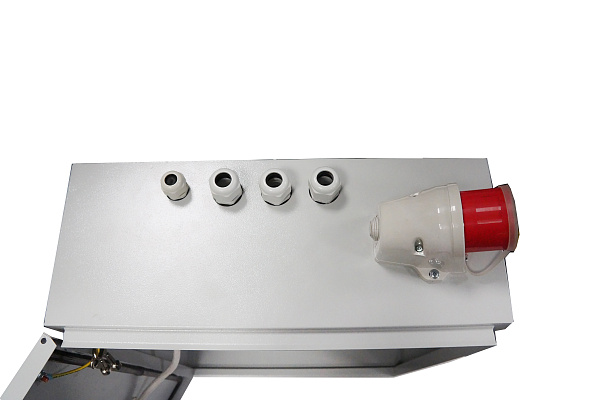

Шкаф управления грунто-вакуумной установкой ШУГВУ-380 с автоматом защиты двигателя
Шкаф управления ШУГВУ-380 используется для установки на электрические вакуумные установки и предназначен для полного контроля и защиты вакуумных насосов. Шкаф управления изготовлен в металлическом корпусе размером 650х500х222мм, имеет степень защиты IP54, закрывается на два замка под треугольный ключ. Шкаф устанавливается на корпус груто-вакуумной установки и выполняет контроль за всеми системами: двигателем, насосами, фильтрами и предотвращает работу в случае холостого хода. Шкаф оснащен автоматом защиты двигателя, который выключает цепь питания электродвигателя при появлении сверхтоков (перегрузки и короткого замыкания). В состав АЗД входят тепловой и электромагнитный расцепитель.
Корпус для ЩМП (650х500х222мм, IP54) с монтажной панелью – 1 шт
Выключатель автомат ВА 47-29 3Р 32А – 1 шт
Выключатель автомат ВА 47-29 3Р 25А – 1 шт
Выключатель автомат ВА 101 1Р 16А – 1 шт
Выключатель автомат ВА 47-63 1Р 10А – 1 шт
Реле контроля фаз ЕЛ-11М-15 АС 400В УХЛ4 – 1 шт
Реле контроля уровня РКУ-02 230/400В – 2 шт
Автомат защиты двигателя ВА-431 - 1шт
Счетчик электронный 3ф однотарифный ЭНЕРГОМЕРА (10-100А) 3х230/400В ЦЭ6803В – 1 шт
Контактор КМИ-22510 – 1 шт
Контактор КМИ-22511 – 2 шт
DIN рейка 300мм – 1 шт
Шина нулевая на DIN-рейку 2х7 отверстий в корпусе (SQ0801-0007) – 1 шт
Шина соединительная (гребенка) 3Р до 63А – 1 м
Клемма зажимная ЗНИ-16 16мм серая – 6 шт
Клемма зажимная ЗНИ-16 16мм синий – 2 шт
Клемма зажимная ЗНИ-16 16мм желто-зеленая – 2 шт
Клемма зажимная ЗНИ-10 10мм серая – 6 шт
Заглушка для ЗНИ-10 10мм серая – 1 шт
Клемма вводная силовая КВС 6-50 желто-зеленая – 1 шт
Клемма вводная силовая КВС 6-50 синяя – 1 шт
Клемма вводная силовая КВС 6-50 серая – 3 шт
Лампа сигнальная (светоиндикатор) d-22мм (230В) красная – 1 шт
Лампа сигнальная (светоиндикатор) d-22мм (230В) зеленая – 2 шт
Лампа сигнальная (светоиндикатор) d-22мм (230В) желтая – 2 шт
Кнопка управления XB7-ND25 10А, 230В переключатель 2 положения – 3 шт
Кнопка ГРИБОК с фиксацией 240В (1з+1р) АЕ-22 – 1 шт
Розетка (10-011) Bemis, 1/16А; 220В; IP44 скр. уст. (BY8-1402-2700) – 2 шт
Вилка (45-101) Bemis, 5/32А; 380В; IP44 наклонная с крышкой (BC1-3505-2236) – 1 шт
Кабель-канал 25х40 перфорированный (перф. 4х5) – 1 пог/м
Лента спиральная ЛСМ-15 монтажная (пластиковая) – 1 м
Ограничитель на DIN-рейку (металл) YXD10 – 9 шт
Саморезы «КЛОП» для тонких пластин 4,2х16 – 50 шт
Провод ПВ-3 1х1,0
Провод ПВ-3 1х6
Изготавливаем шкафы управления насосами, шкафы распределительные, шкафы нужд общестроя, шкафы прогрева бетона, шкафы арматурного цеха, шкафы бытового городка и пр.
